(1)过程原理

当气体分子在固体表面运动时，由于气体和固体表面分子的相互作用，气体分子会暂时停留在固体表面，导致气体分子在固体表面的浓度增加。这种现象被称为气体在固体表面的吸附。固体吸附质叫吸附质，吸附质叫吸附剂。活性炭吸附法则是用活性炭作为吸附剂，将尾气中的有机物吸附到固体表面，然后浓缩吸附，从而达到净化尾气的目的。首先用一 级三级干式过滤器去除高浓度和低浓度的有机废气，然后将其引入活性炭吸附床，与蜂窝状活性炭充分接触，然后通过解吸再生转化为小浓度和高浓度的有机废气。尾气进入催化燃烧装置进行氧化反应，尾气中的挥发性有机化合物在催化氧化室被氧化分解成二氧化碳和水，热量被排出。尾气经换热器预热后进入催化床脱附气体，通过烟囱高空排放。同时，该系统还通过使用一些加热气体来再生活性炭，以确保活性炭的回收。

(2)流程描述

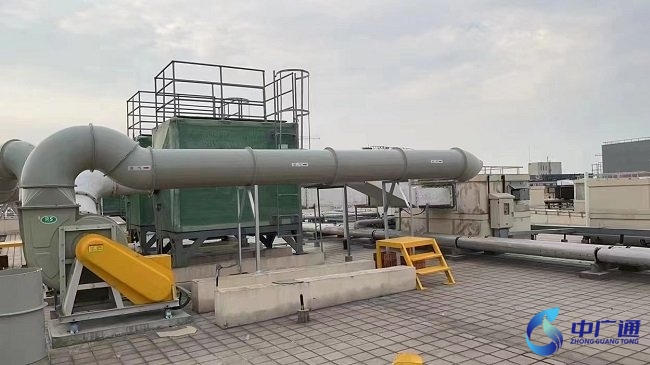

该设备的运行过程可分为尾气收集阶段、干法初滤阶段、活性炭吸附阶段和活性炭吸附再生阶段四个阶段。废气收集阶段: 该喷漆室配有专用废气收集罩和收集管道系统。初级干燥和过滤阶段。喷漆室排出的烟气首先进入一 级干式过滤器进行预处理，然后由一 级干式过滤器进行三级过滤，截留有机烟气中的颗粒，为后续的活性炭吸附过程提供了有力的条件，保证了活性炭的使用寿命。活性炭吸附: 有机废气经初步干燥过滤后，进入活性炭吸附装置。当有机物通过活性炭层时，有机气体中的有机成分被吸附在活性炭表面并聚集在表面。有了单位点，就可以和其他单位分开，其他单位(清洁气体)就可以用风扇放空了。活性炭吸附使用一定时间后，吸附一定量的溶剂，活性炭的吸附能力降低或丧失。此时需要脱附再生，再生后再恢复吸附能力，可以继续使用。在再生过程中，启动催化燃烧装置预热室的电源，对空气进行预热，将预热后的气体送入吸附箱，活性炭吸附的溶剂被加热挥发，活性炭分解生成CO 2、H2 O等热空气，部分热空气返回活性炭吸附箱继续加热，其他热空气被抽真空，通过催化燃烧生成CO 2、H2 O等热空气，活性炭经多次内循环后再生。
