一、项目概况

•  树脂装置二级污水处理站 、2 万吨特种干燥工段废水池运存在敞开液面及无 组织废气排放，部分水池散发臭气，不符合《挥发性有机物无组织排放控制 标准》（ GB 37822 -2019）现行废水密闭收集处置的无组织管理要求， 同时 二级废水处理站处的危废堆场未能做到完全密闭，也存在无组织排放现象。 因此需对上述涉及无组织排放的区域进行密闭加盖及收集治理。方案实施内容需充分考虑现场运行的实操需求， 以及对员工职业健康防护。

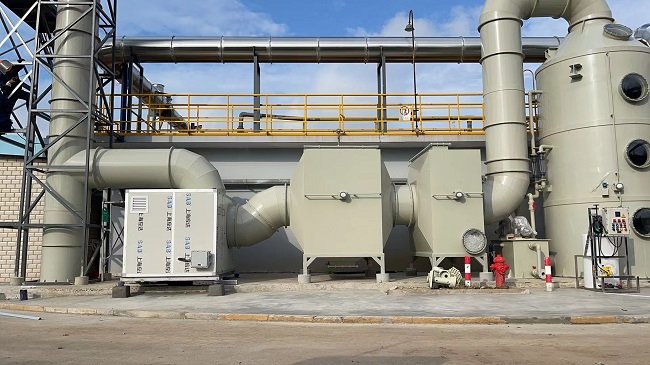

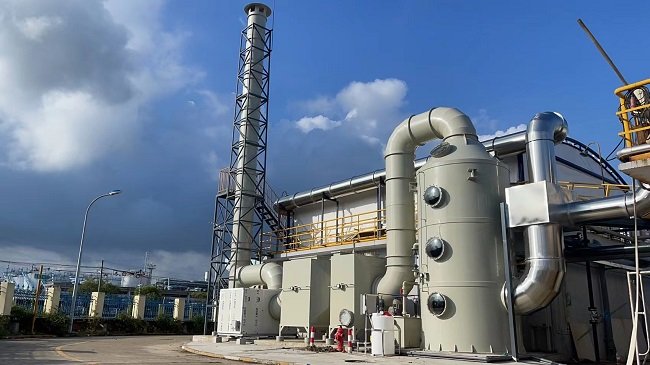

• 针对 2 万吨特种干燥工段废水池，分别对南北 2 侧废水池增加反吊膜固定顶 盖，管道收集后送入碱洗 、化学洗涤二级洗涤塔，除臭后通过 1 根有组织排 口合并排放。烟囱沿干燥厂房南侧围墙铺设。排口设置符合环保要求的监测平台及采样口。

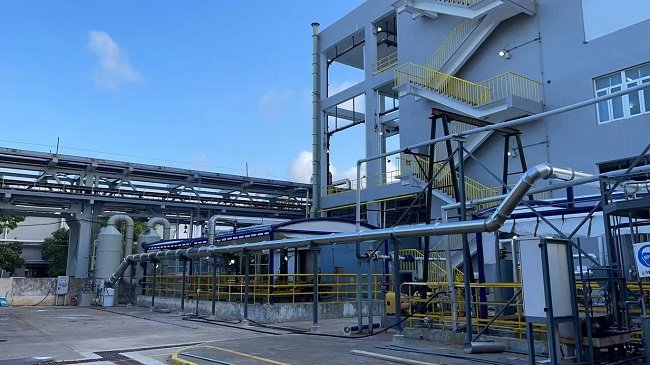

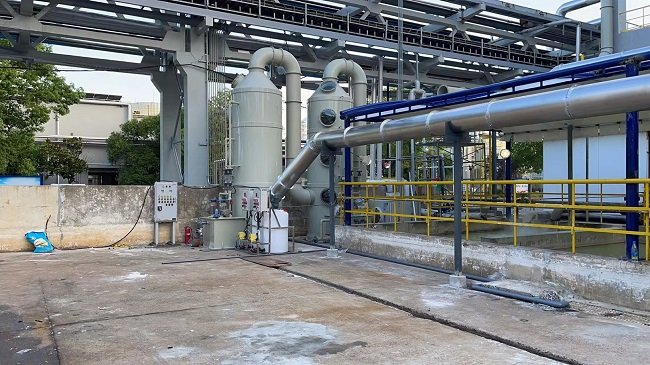

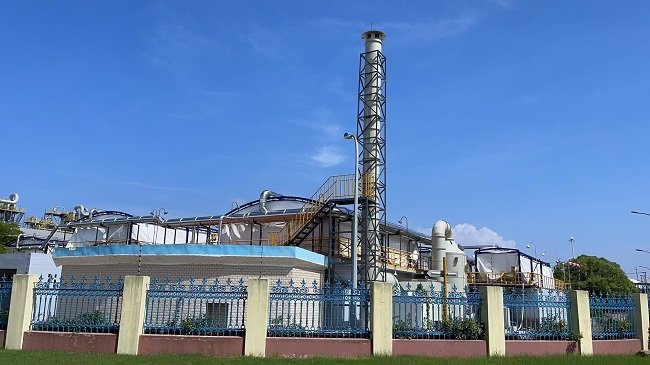

• 针对二级污水处理站，对调节池 、均化池 、曝气池 、沉淀池 、污泥浓缩池等 敞开液面池体增加反吊膜固定顶盖，密闭收集危废堆场无组织废气，通过管 道收集送入经碱洗除臭活性炭吸附工艺的处理设施，通过有组织排口合格排放 。排口设置符合环保要求的监测平台及采样口。

• 其他工程内容包含废气收集治理设施的供电电缆采购 、铺设，现场工业水、管架 、用电设备的接线 、安装，治理设施土建基础等施工内容。

二、施工方案

2.1 编制依据

• 《钢结构工程施工质量验收标准》（ GB50205-2020）

• 《建筑机械使用安全技术规范》（JGJ33 -2001）

• 《钢筋焊接接头试验方法标准》（JGJ/T27 -2001）

• 业主提供的厂区 CAD 图纸

• 我司类似的项目经验

2.2 编制原则

2.2.1  保证工程安全 、质量

遵守施工规范和操作规程，遵循国家关于质量、安全生产规定，确保工程质量和施工安全 。采取安全有效的施工方案和措施，确保声屏障施工及使用安全。

2.2.2  保证工程工期

按照工期计划的要求，组织施工队伍进场施工，装备足够的专业化机械设备， 确保施工需要，保证在规定的工期内完成施工任务，并力争提前完成，工程质量合格，能正常交付使用。

本项目施工周期 ：60 个日历日。

三.  工程概况

3.1 工程重难点

本工程重难点为：

钢结构与污水站基础连接强度满足要求；

交通配合组织施工；

3.2 主要工程量数量表

四、 施工组织措施和施工总体部署

4.1 施工组织管理为了确保声屏障工程施工按质按量，安全文明的顺利进行，特建立施工组织

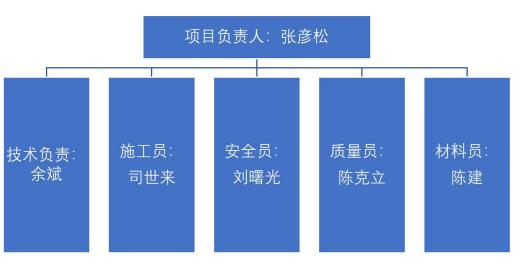

管理机构，加强组织管理 。管理机构图如下：

4.2 施工安装准备

4.2.1   施工准备顺序

认真做好施工准备工作是保证按期开工，按期竣工的关键。施工准备工作的

顺序：

图纸会审联系 、考核部分材料供应商备料声屏障各部件加工制作 、 喷涂等， 及检验、包装、入库设计及制作施工现场临时设施施工工器具试车、调试组织施工队伍待命开工

4.2.2   施工准备要求

众所周知，本工程施工专业性强，因此要求我们对各项工程内容的施工工艺 和工作流程应有深的熟悉和了解，同时要具备较强的综合协调能力，根据工程的 特点、工期和质量的要求，对本工程进行统筹安排，合理规划，保证在任何情况 下工作的协调性和一致性，从而，确保合同工期的顺利实现。对本工程必须要做

到和落实好如下几点：

1）熟悉设计图纸，参加设计交底和图纸会审。

2）复测预埋件中心距离，并记录 、整理归类。

3）按监理工程师要求优化施工组织设计。

4）作好技术交底和培训，安排好检验和实验工作。

5）编制施工设计和施工程序，协调好各工序和各专业间的配合工作 。

6）组建施工管理机构和专业作业队伍，并做好进行前的施工教育培训。

7）编制材料和设备供应计划并作好供应。

8）架设供电线路 、接通施工用水管线，确定材料 、设备运输路线的技术要求。

9）组织施工机械设备和材料进场。

10）落实季节性施工措施。

11）落实安全 、消防和保安措施， 以及文明 、环保施工管理措施。

4.2.3   施工部署

根据工作面提供程度安排施工进度计划，将工程控制在计划工期 45 天内按时完成闵行区行政服务中心裙楼空调机组噪声治理工程。

4.2.4   工作计划准备

1）技术准备主要有：

设置项目经理部，配备项目经理一名，技术负责人一名，现场负责人一名。

• 组织现场施工人员熟悉施工设计图纸及有关技术措施，编制有关实施方案，向全体施工人员作详细的技术交底。

• 认真学习施工图纸，会同设计院 、设计单位及监理单位进行图纸会审，做好图纸会审记录，作为施工依据。
• 按甲方移交的施工作业面，界定临时封道范围，采取早出夜归方式实施，并做好机具维修保养和工人的全面教育交底管理工作。
• 加强材料检验，及时提供材料合格证有关试验报告。

2）生产准备：

• 由生产部 、技术部按计划下发生产计划单，制定出合理的生产计划 、加工工艺，准备好必要的加工设备。

• 采购部按照材料采购计划，及时准备保质保量地将生产及施工所需的材料及配件采购到位。

• 质检部按照有关的国家现行标准和企业标准，对所采购材料的质量和生产班组的加工制作质量进行自检和抽检。

3）施工准备：

进场前，准备好临时公用设施及所需工具，与有关单位协调好进场前的准备 工作。办好入场施工证，将施工设备在完好的情况下运到工地，把人员住宿、交通安排妥当。

4.2.5   劳动力 、材料 、施工机械设计

1）项目部人员组织方面

设立项目经理一名，技术负责人一名，下设施工（安全质量）组、物料仓管线 、后勤组 、资料组。

2）施工人员方面

本工程工程量大，工期短，所需要的劳动力数量也多。根据施工进度计划制 度劳动力需求计划，投入相应的施工队伍，合理安排劳动力。特殊工种持上岗证上岗。

3）材料方面

在施工过程中根据施工进度组织组织好材料的进场与检验工作，并确保本工程所用的材料 、成本 、半成品均符合设计要求并附质保书或出厂合格证。

6.3 关于水 、 电

1）关于用水

本工程施工期间，我所不驻场，无排水问题产生 。用水费用由本司承担。

2）关于用电

施工用电的供给，本着安全、经济的原则，采用总电源固定与作业面临时线   路、移动配电箱相结合的措施，保障施工用电。严格执行建设部颁发《建筑工程   施工现场供用电安全规范》（ GB50194-93） ，保障施工现场用电安全，防止触   电火灾事故发生。施工现场临时用电严格按照《施工现场临时用电安全技术规范》 GBJ46-88 的规定实施 。 电气线路和设备的管理 、检查 、保护 、维修 、安装 、折   除，必须由专业电工并持有效操证件着上岗作与监护。并承担所有一切费用。另外 ，还需做到：

• 贯彻以“预防为主，安全第一 ”的思想，为了做好电气安装工作，现场用电必须做到“装得安全 、修得及时，用得正确 ”，严禁乱拉乱接。

• 建立定期检查制度，对电源 、配电箱 、开关箱及一切电器线路与发电机设备进行检查。

• 所有的电气设备必须有可靠的接地，必须有二级漏电开关保护，手持电动工具必须由专人保管，使用时必须符合规范，严禁乱拉乱接。

• 电缆过路处两端应设有明确下有电缆的标记。

• 电焊与切割必须持证上岗，进出线必须符合要求。

• 场地内照明除满足施工要求外，因施工对原临街市政照明造成影响的，本公司也负责提供临时照明，并承担所有一切费用。

4.4 施工总平面布置管理措施

施工平面布置主要是解决材料的临时堆放和周转的问题，故其管理措施主要 是为了减少各种材料的运距，避免无效劳动，有效地组织现场的平面及立体交叉作业，最大限度利用空间，确保做到文明施工，施工平面管理工作设有专人负责，划片包干管理，未经工地负责人同意，任何人不得任意改变。

• 设立现场领导小组。现场领导小组是现场施工生产的指挥中心，办公室内挂  有工程进度控制网络图、设备、劳动力调配图，气象统计表冀质量控制图等。做到现场施工有条不紊，高质量 、高效率地运转。

• 施工现场对所有的永久性标桩；及各类信号装置应有明显的标志，并加以妥善保护，任何人不得损坏。

• 钢立柱 、屏障板及其它材料，应根据施工进度计划安排，分批分期进场，场 地要统一规划，严格控制堆放底盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费 、或堵塞交通运输等事故发生。

• 所有临时设施必须按照施工平面图规划要求办，按质量标准办，不能够马虎凑合，降低标准，一定要保护运输道路畅通无阻。

• 对整个现场的布置和保持，管理人员要经常督促检查并落实到实处。

4.5 施工机械设备

我公司为确保优质快速施工，备足足够的机械吊装设备和工具，见下表：

主要施工安装设备选用表

五. 施工技术方案

各主要部件施工安装采用技术文件形式明确，安装的上道工序和下道工序转移经专职检验员和技术人员认可。

5.1 材料 、设备吊运方案

5.1.1     技术准备工作

（1）作业前应根据作业特点对参加作业人员进行方案和安全技术交底。

（2）施工技术人员要认真审阅建设单位提供的以下资料：工程施工吊运的 有关资料；工程吊运涉及区域的地上、地下建筑及设施分布情况资料。全面了吊运物体的资料，实地勘察。弄清建筑物的结构情况、建筑情况、水电及管道情况。

（3）学习有关规范和安全技术文件。

（4） 明确周围环境 、场地 、道路 、水电设备管道 、建筑物情况等。

（5） 向进场施工人员进行安全技术教育。

5.1.2     现场准备

（1）作业时周边应置警戒区域，设置醒目的警示村志，防止无关人员进入；特别危险处应设监护人员。

（2）施工前，要认真检查影响吊运工程安全施工的各种管线的切断 、迁移 工作是否完毕，确认安全后方可施工。清理吊运场地范围内的物资、设备，不能搬迁的须妥善加以防护。

（3）作业人员对现场作业条件选择安全的位置作业。

5.1.3     机械设备材料的准备

本降噪降噪工程位于 10 裙楼顶部，高度约为 30m，经过参照相关规范计算

后，本工程吊运设备如下：

5.1.4      吊运作业原则

（1） 吊运过程必须设有专人指挥，其他人员必须服从指挥 。起重指挥不能 兼作其他工种 。并应确保起重司机清晰准确和听到指挥信号。

（2）作业过程必须遵守起重机“十不吊”原则。

1） 、信号指挥不明不准吊；

2） 、斜牵斜挂不准吊；

3） 、 吊物重量不明或超负荷不准吊；

4） 、散物捆扎不牢或物料装放过满不准吊；

5） 、 吊物上有人不准吊；

6） 、埋在地下物不准吊；

7） 、安全装置失灵或带病不准吊；

8） 、现场光线阴暗看不清吊物起落点不准吊；

9） 、棱刃物与钢丝绳直接接触无保护措施不准吊；

10） 、六级以上强风不准吊

（3）被吊物的捆绑要求，按第一节塔式起重机中被吊物捆绑作业要求。

（4）构件存放场地应该平整坚实 。构件叠放用方木垫平，必须稳固，不准 超高（ 一般不宜超过 1.6m） 。构件存放除设置垫木外，必要时要设置相应的支 撑，提高其稳定性。禁止无关人员在堆放的构件中穿行，防止发生构件倒塌挤人事故。

（5）在露天有六级以上大风或大雨 、大雪 、大雾等天气时，应停止起重吊运作业。

（6）起重机作业时，起重臂和吊物下方严禁有人停留 、工作或通过 。重物 吊运时，严禁人从上方通过 。严禁用起重机载运人员。

5.1.5      吊运作业施工

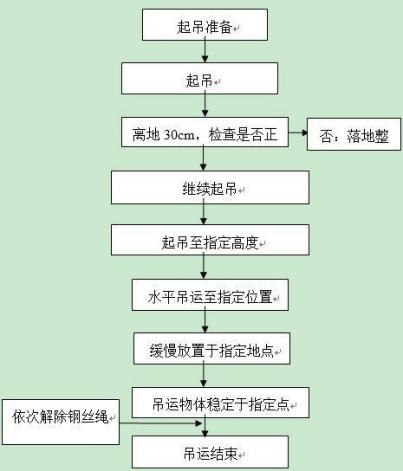

一） 、 吊运施工作业流程

二）材料吊运

1 、 吊运准备

将需要吊运的材料两端整齐的水平放置于平整地面（降噪设备基础所需 水泥、黄沙等颗粒状材料以及降噪设备规格较小的配件应在吊运前装箱），两端 放置垫木垫离地面至能穿过钢丝为准 。一次吊运量不得超过 2T， 吊运时将钢丝 绳穿过材料底部进行捆扎，捆扎点即为吊运受力点，需设置在距端点的捆扎材料 总长度的五分之一处， 吊绳夹角保持在 45°。

2 、 吊运方法

在吊运材料的确认等各项准备工作完全做好的情况下，就开始组织物体的进场 、上排和吊运工作了。

各项被吊运物体在吊运前，必须做好全面仔细的检查核实工作。检查吊运位 置等是否正确；检查吊耳是否符合吊运要求 、 吊运索具的系接必须牢固。

吊运前必须进行试吊，试吊前检查确认；吊运总指挥进行吊运操作交底；布 置各监察岗位进行监察的要点及主要内容；起吊放下进行多次试验，使各部分具 有协调性和安全性；复查各部位的变化情况等。

由总指挥正式下令各副指挥，检查各岗位到岗待命情况，并检查各指挥信号 系统是否正常；各岗位汇报准备情况，并用信号及时通知指挥台；正式起吊，使 物体离开地面 300 时停止，并作进一步检查，各岗位应汇报情况是否正常；如正常就继续起吊。吊运物体的就位，物体在吊运高度的水平面平移就位即可。吊运物体就位后应做好清理施工现场；做好吊具及吊索的拆卸。

5.1.6      吊运施工安全技术管理

一) 、安全生产管理体系

安全生产目标

达到五无目标， 即“ 无死亡事故，无重大伤人事故，无重大机械事故，无火 灾，无中毒事故 ”。并将一般减微事故发生频率控制在 3‰以下。

安全方针：安全第一 、预防为主安全和文明施工目标：杜绝死亡和重大伤亡事故

二） 、一般规定

（1）进入施工现场的人员，必须配戴安全帽 。不得穿短袖 、短裤 、拖鞋凉 鞋等进行施工作业。

（2） 吊运施工作业完成时种材料应及时清理，分别堆放在指定场所 。施工 现场应做到材料堆放整齐，周围通道、沟管保持畅通，场内无积水，及时清运建 筑垃圾。

（3）遇有风力在六级以上 、大雾天 、雷暴雨 、冰雪天等恶劣气候影响施工 安全时，禁止进行吊运作业。

（4） 吊运工程施工现场的安全管理应由施工单位负责 。从业人员应办理相 关手续，签订劳动合同，进行安全培训，考试合格后，方可上岗作业。特种作业 人员必须持有效证件上岗作业。吊运工程施工前，必须对施工作业人员进行书面安全技术交底。

（5） 吊运工程施工过程中， 当发生重大险情或生产安全事故时，及时排除 险情、组织抢救、保护事故现场，并向有关部门报告。此一过程有安全管理小组负责。
