13262213023本案为中国科学院上海技术物理研究所屋面风冷热泵机组降噪工程技术方案。根据 , 主要噪声设备为屋面的6台12出风的大型风冷热泵机组及附属水泵设备,另有配电房 房等。噪声源为风冷热泵机组运转时的压缩机噪声、顶部出风口扰动气流噪声、循环水 配电房的电流噪声和电梯机房的机械噪声等。根据现场踏勘、噪声检测和同类噪声源案 机组运行时一米处噪声值最高可达83 .5dB(A),风机排风口气流噪声达82dB(A),
一米处噪声值最高达80dB(A)。尤其是机组压缩机噪声,呈中低频、衰减慢、绕射性 范围广,其次是机组出风口气流噪声和附属水泵电机噪声,电梯机房噪声和配电房噪声 区的噪声也有一定贡献。屋面设备噪声对厂区和厂界居住环境带来破坏。现应业主要求 噪措施的可行性、有效性、经济性原则,针对上述噪声源进行如下降噪设计。
2.1 依据标准:
《中华人民共和国环境保护法》;
《中华人民共和国环境噪声污染防治法》; 《声环境质量标准》GB3096-2008;
《工业企业厂界环境噪声排放标准》GB12348-2008;
《环境噪声监测技术规范集声测量值修正》HJ706-2014; 《隔声门》HJ/T379-2007;
《隔声窗》HJ/T17-1996;
《通风消声器》HJ/T16-1996;
《钢结构焊接规范》GB50661—2011;
《钢结构工程施工质量验收规范》GB50205-2020; 《钢结构设计标准》GB50017-2017;
业主提供的相关资料;
现场踏勘及噪声检测情况;
我司对同类设备噪声治理的经验。
2.2 治理目标

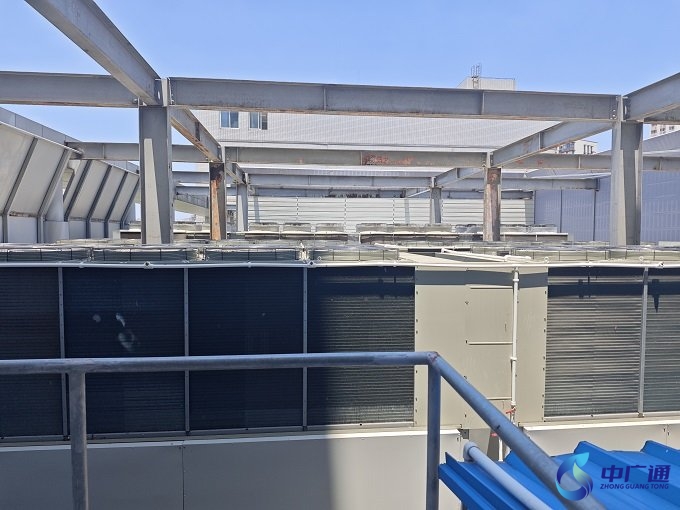

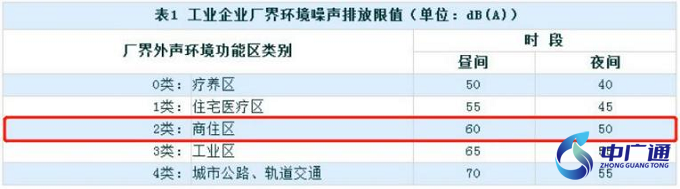

对该设备的降噪建议按《工业企业厂界环境噪声排放标准》 (GB12348-2008)2类声环境功能区标准执行。
执行降噪措施后达到的治理目标为:厂界职工宿舍楼窗外一米处 ,昼间A计权声压级≦ 60dB,夜间A计权声压级≦50dB,达到2类 声环境功能区标准。
背景噪声的影响应根据国家标准进行修正,除治理对象以外的其他噪声都须列入背景噪声考虑。
(注:根据《中华人民共和国环境噪声污染防治法》 , “昼间 ”是指 6 :00 至 22:00 之间的时段; “夜间 ”是指 22:00 至次日 6 :00之间的时段。)
对一般设备噪声治理主要有三种方法,从源头上降低噪声、切断噪声传播途径、对敏感处采取保护措施。根据治理目标的要求, 结合本公司治理同类声源的经验,对该类型设备的降噪措施从噪声源控制和传播路径吸、隔声治理。
由于风冷热泵机组及附属循环水泵设备、配电房、电梯机房等安装在同一屋面,噪声相互叠加,不易单独处理。设备噪声主要为中 低频、衰减慢、传播较远、治理难度大,在设备正常运行进行噪声检测的情况下, 我司以现场测量数据及声学相关原理为依据, 对 设备进行降噪设计以作参考。具体如下:

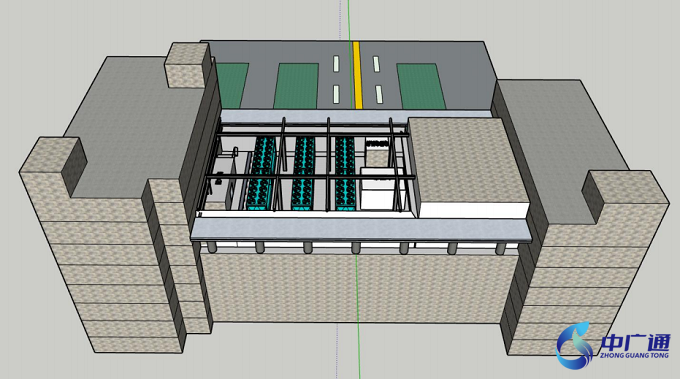

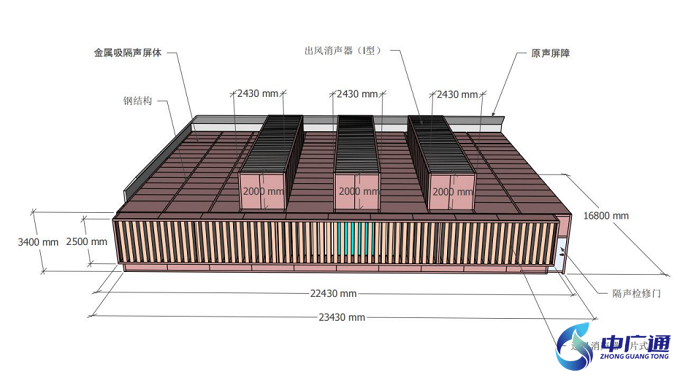

1)考虑到设备噪声源主要影响厂界处职工宿舍楼和厂内的办公声环境,为此整个屋面的设备设置隔声通风散热式隔声罩,易于拆卸
及安装,现场原有声屏障可利用。
2) 风冷热泵机组出风口加装出风消声器(设计消声量ΔL≥15dB) ,可有效降低出风口噪声,消声器侧边留有检修接口,便于相关人
员对设备进行维修工作;
3) 隔声罩设置进风消声器(设计消声量ΔL≥15dB) ,考虑到最终降噪效果及设备风量要求,隔声罩的两侧设置进风消声百叶以满足
设备的进风量要求。
4)如遇穿墙管线,则吸隔声墙体安装完成后需对开口处进行密封处理;
5)为便于工作人员对设备的正常巡检观察及通行,设置隔声检修门。具体数量和位置可在后期根据业主需求做适当修改用;
6)吸隔声模块(墙体) 结构组成:1.0mm 镀锌钢板(表面喷塑) +骨架+容重 48kg/m³ 隔音棉并使用玻璃丝布包裹+0.7mm镀锌穿孔吸
声板。墙体厚度约 100mm;
7)出风消声器内消声插片结构组成: 0.7mm镀锌穿孔吸声板+骨架+容重 48kg/m³隔音棉并使用玻璃丝布包裹+0.7mm 镀锌穿孔吸
声板,厚度 100mm ,深度 1.2 米;
8)消声百叶主要材料组成:1.2mm 镀锌钢板(表面喷塑)外壳+容重 48kg/m³隔音棉并使用玻璃丝布包裹,穿孔面为 0.7mm镀锌穿孔
吸声板;
下为钢结构部分说明: 主要设计条件:
1按重要性分类,本工程结构安全等级为二级。 2本工程主体结构设计使用年限≥10年。
3荷载取值:50年一遇的基本风压:0.40KN/m²。
活载:0.5 KN/m²
4.本工程所有设计图中标注的尺寸除标高以米(m)为单位外,其它尺寸均以毫米(mm)单位所有尺寸均以标注为准,不得以比例尺量
取图中尺寸。 5.材料
5. 1本工程所采用的钢材除满足国家材料规范要求外,地震区尚应满足下列要求:
5.1.1钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2。
5.1.2钢材应有明显的屈服台阶,且伸长率应大于20%。
5.1.3钢材应有良好的可焊性和合格的冲击韧性,
5.2钢架结构的型钢梁、柱、杆件及连接件材料未注明均采用Q235B。 5.3本工程所有钢构件规格、型号未经设计同意严禁任意替换。
下为吸隔声屏体隔声量计算:

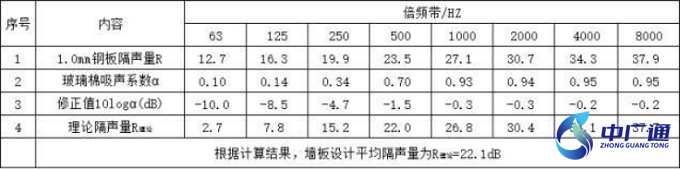

根据隔音板设计材质(面板 1.0mm 厚镀锌钢板+容重48kg/m3 玻璃棉并使用玻璃丝布包 裹 + 背 板 0.7mm 镀 锌 孔 板 喷 塑 处
理 (穿 孔 率 约 25% ) ) , 利 用 质 量 定 律 公 式R = 18lgm + 12 lg f 一 25 计算倍频程上的隔声量。根据材质知 M (钢板) =7.85kg
。则计算如 下表:
据上述计算,隔音板理论平均隔声量不低于 22. 1dB ,满足设计要求。
针对这几种设备的采取噪控措施:
1)安装通风散热型隔声罩;
2)进、出风口安装消声百叶/消声器;
3)安装隔声门及全结构密封处理;
热泵机组设计安装隔声罩,隔声罩整体隔声量20-25dB(A) 。在出风口设计安装出风消声器,消声量>15dB(A) ,消声器与风口之间
设置缓流区,可以起到稳定气流的作用,进风口安装消声百叶,消声量>15dB(A) 。隔声罩相应位置设计隔声门或可拆卸式模块,方 便人员操作、检修。
1.整体要求
所有降噪结构产品及部件,包括隔声罩、金属吸隔声板(屏体)、消声器、隔声门、钢结构、连接件组成。必须采用镀锌材料,并喷
塑处理,以满足室外环境下的防腐要求。
2 材料、产品要求
1 )隔音罩的立柱、横梁均采用100*100*3mm镀锌方管,钢结构型材材质均为Q235,需热镀锌防腐.
2)隔音罩的外层背板均采用1.0mm厚喷塑镀锌板,内层穿孔板均采用0.7mm厚镀锌穿孔板(双面喷塑),孔径Φ2.5mm,穿孔率25%,
内部填充离心吸音玻璃棉,容重≥48kg/m³(国产优质品牌),含杂质量不大于3%, 降噪系数NRC≥0.9,吸音棉外用玻璃纤维布包裹,玻璃 纤维布防火等级为A级,为增加其对低频的隔断性能。
3)消声器叶片材料采用0.7mm厚镀锌穿孔板(双面喷塑),孔径Φ2.5mm,穿孔率25%,消声器外壳龙骨及内附龙骨均采用1.2mm厚镀
锌板折制,坚向间距不大于200mm, 内部填充离心吸音玻璃棉,容重≥48 kg/m³(国产优质品牌),含杂质量不大于3%,降噪系数NRC≥ 0.9,吸音棉外用玻璃纤维布包裹,玻璃纤维布防火等级为A级。
4)隔声门材质采用1.0mm厚喷塑镀锌板+ 阻尼隔音毡+骨架+48kg/m³吸声棉+1.0mm厚喷塑穿孔镀锌板,骨架为热镀锌方通或1.2mm
镀锌板折制,带门锁(含钥匙),检修门外置及尺寸根据现场具体情况确定。
5)现场钢构件焊接时,要求满焊,严禁漏焊、虚焊,所有焊接处需清除焊渣并刷防锈漆后再喷涂自喷锌,刷防锈漆,做好防腐处理。
3.施工安装要求
1 )主立柱与隔声罩立柱安装在垂直方向的垂直度为90 ° ±0.1,在水平方向的平行误差不大于±2mm/m,相邻两柱间的同轴度误差不
大于11mm/m。
2)施工过程中严格按照技术方案要求施工,如有变更需经业主同意方可,未经同意私自变更的出现问题由施工方承担责任。
3)所有外露插条及有关零件均必须镀锌并进行喷塑,所有的钢制隐藏连接件、角钢等必须进行热浸镀锌处理。
4)本要求未尽之处按国家有关规范、标准和规定执行。
隔声罩外观:隔音板采用内嵌式工艺,外部平整,钢结构采用隐藏式布局,结构合理。进风消声器采用外平内凸,隔声罩整体
横平竖直,可与主体建筑主色调保持一致。
隔声罩工艺:工艺先进,隔声罩主体从结构,声学设计,设备通风散热,设备运行时的节能环保多角度考量,经多次改良及市 场验证,满足设备的降噪要求。
隔声罩用料:金属吸隔声屏体由1.0mm镀锌外板+48kg/m³吸音玻璃棉+憎水玻璃布+穿孔网板(0.7mm厚)组成,用料讲究厚
实。吸音棉容重,屏体组成部分均高于市场标准,可确保一次通过验收,不返工。
设备通风:进风消声器采用V型设计,隔声效果好,且进风面积大于设备要求的进风面积,满足设备的正常进风需求,确保夏季
不宕机。
设备排风:采用劈尖型双面吸音片式消音器,机组出风口与消音器连接处设置缓流区以组织气流,插片深度达1000mm,片间距
200mm 。满足设备的正常出风,不会增加设备能耗,保证设备的制冷或制热效果。
隔音效果:多层金属复合结构,吸音和阻尼效果同时兼顾,隔声罩整体隔声量Rw≥25dB(A)。
材料防腐:采用先进的油漆喷塑工艺,确保长时间雨水,严寒或酷热天气不褪色,不掉漆。
使用寿命:隔声罩的使用寿命为10-15年,间接降低了业主的使用成本。
售后服务:质保期2年,本公司保修遵循谁施工,谁负责保修的原则,由本工程的项目经理担任本项目的维保负责人。在保修期
, 一旦发现质量问题,包括回访时发现的和业主发现的质量问题, 由项目负责人牵头,应马上派专业技术人员进行 现场“诊断 ”,查找“病因 ”、“病根 ”,制定切实可 行的整改方案,由专业施工人员进行限期整改,定期复查, 并做好详细的记录备案。如果保修期后出现的质量问题, 应业主要求,本公司积极配合业主进行整改,直至业主满 意。
