上海某企业生产车间有机废气治理方案

  • 本项目位于上海闵行区东川路3879号23幢 ,粘合胶产生的挥发气体进行收集,主要是通过活性炭吸附法,达到国家排放标准
  • 产品详情

本项目位于上海闵行区东川路3879号23幢  ,粘合胶产生的挥发气体进行收集,主要是通过活性炭吸附法,达到国家排放标准。

有机废气治理

一、废气处理方式的选择

1.1熔盐炉工位

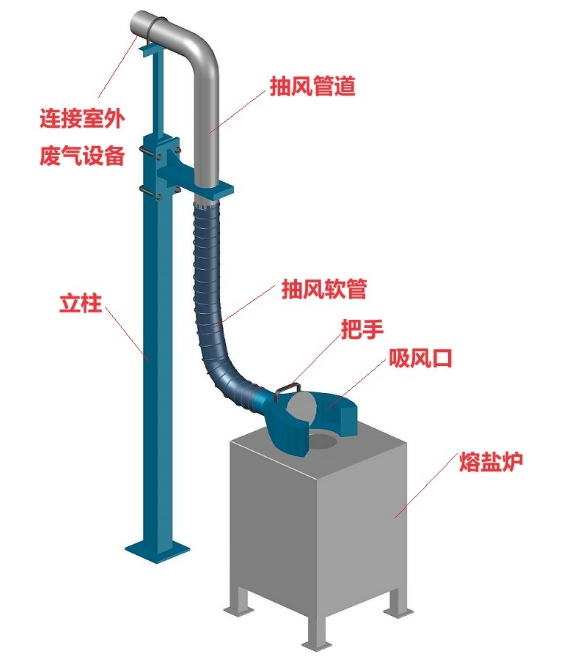

由于贵公司熔盐炉工位,工件一端要人工进出熔盐炉上部的口子。且熔盐炉口子上部的盖子能自动开启和关闭,为了不影响其操作工艺,我公司根据多年的废气治理经验以及结合贵公司实际的现场特点,设计在熔盐炉口子上部制作一个半圆且较遍的吸风罩,可以把该吸风罩放在熔盐炉上部即可。其废气收集结构示意图如下。

废气收集结构示意图


熔盐炉工位由于其工件进出口直径在200mm左右,为了便于抽风设计异形吸风口大小直经在400mm左右,高度为200mm.所以设计该工位需要的风量为2000m3/h。


1.2 热成型机工位

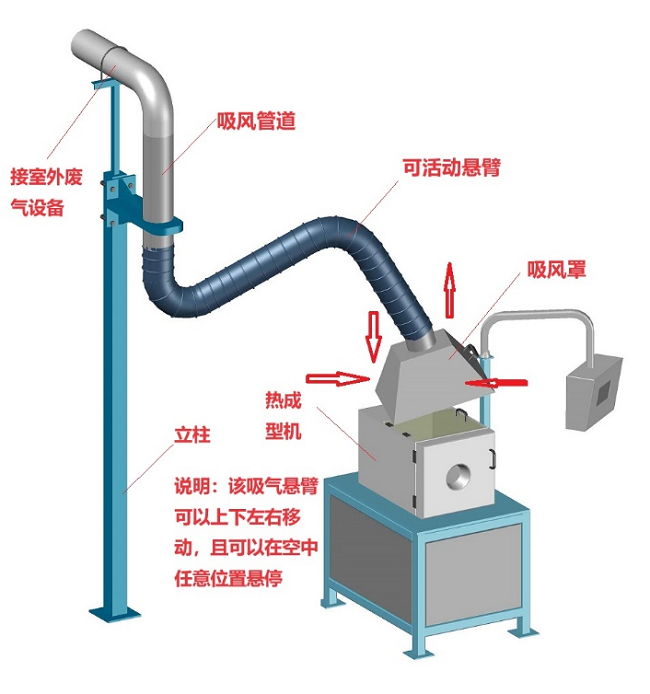

 由于热成型机上部有一个盖子需要打开,前部有一个工件进出小口。所以在工作时产生的废气一般会从上部盖板四周缝隙及前部工件进出口位置散发出来。根据该工位实际特点,以及在不影响其操作工艺的前提下。我公司设计采用一个可活动悬臂的废气收集方式。及在该悬臂前端安装一个吸风罩,该类型的可活动悬臂最大的优点是不但能前后左右移动,且可以在空中任意位置停留,方便吸风罩拉到任意位置停留。其结构示意图如下。

悬臂废气收集

热成型机工位根据实际特点设计吸风罩大小为400X500mm高度300mm,设计风量为2000m3/h。


1.3 粘胶废气

粘胶由于是在工件上把粘胶涂抹在工件上,在工作时会产生一定的废气,根据

实际情况在该工位制作一个吸气罩,设计风量为1000m3/h.


废气治理公司

二、废气处理设备的选择

2.1 废气处理设备需要的风量

由于以上三个工位都是产生的有机废气,根据气特点我公司设计以上三个工位采用一套废气处理设备,其需要的总风量为5000m3/h。

2.2 废气处理设备的选择

以上废气其主要成分为有机废气,根据其实际特点我公司设计采用目前效果比较理想且最经济的活性炭吸附处理方式。由于以上废气中含有一定量的酸性气体,为了不影响活性炭的吸附效果,我公司在废气处理前端使用SDG酸性废气吸附剂先把废气中含有少量的酸性气体吸附掉,后续的废气最近入活性炭进一步吸附。

目前根据上海环保部门最新的要求,针对废气处理装置不易采用蜂窝炭进行吸附,所以根据以上要求我公司设计采用颗粒活性炭的处理方式。根据以上需要的总风量,该废气处理设备外观尺寸结构如下。

处理风量:5000m3/h

长宽高:3000X1550X2100mm

活性炭性质:颗粒活性炭 碘值800

活性炭填充量:500Kg

SDG性质:颗粒状酸性气体吸附剂

SDG填充量:170Kg

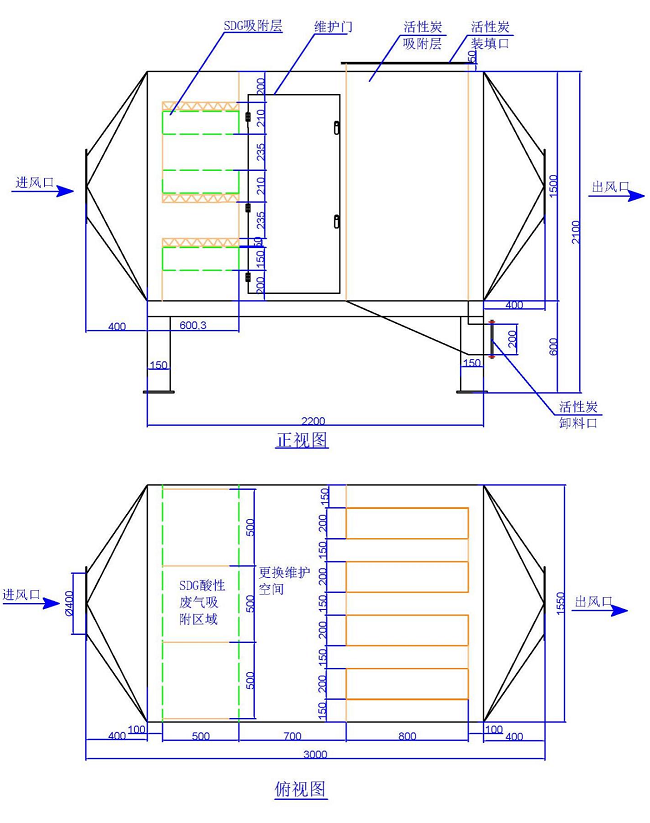

该设备外观结构图如下:

废气处理设备外观结构图


三、废气处理系统室外布局图

废气系统详细的车间位置布局需要根据客户使用方最后确认,我方按照现场实际测量及结合客户要求设计如下室外设备布局施工图。

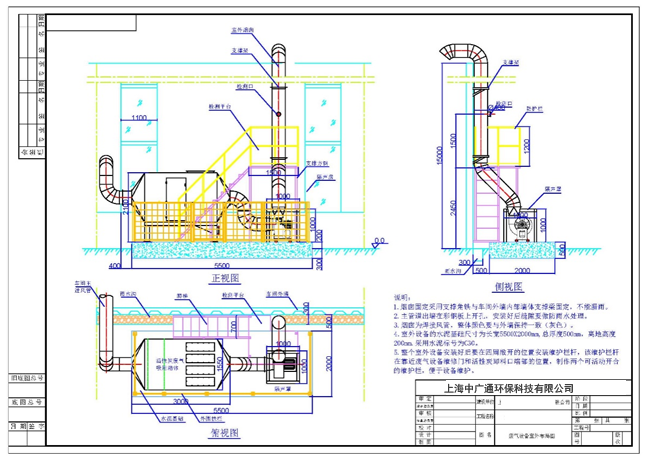

废气治理室外设备布局施工图

四、室外废气设备水泥基础的确认

最终的施工图经双方确认后,使用客户方按照施工方提供的室外设备总体尺寸,需要制作一个比该设备总体稍微大一些的水泥基础,便于设备的摆放。该水泥基础由使用方负责。该室外水泥基础尺寸大小及要求如下图。

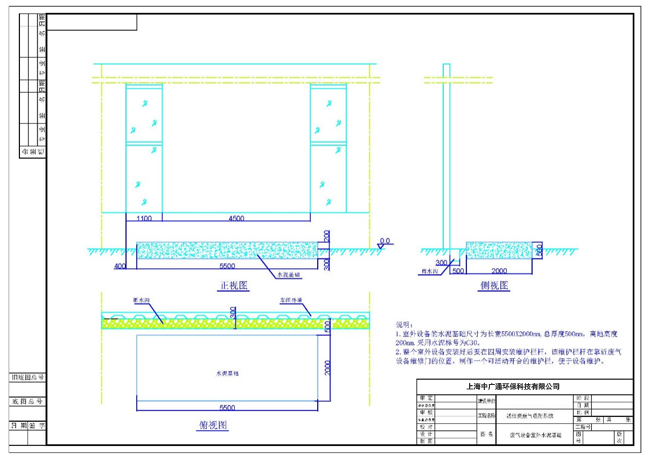

废气治理外水泥基础尺寸大小及要求


五、激光打标工位

由于激光打标时产生的是粉尘颗粒物,且该类新的粉尘非常细小,与有机废气不是一个类型的废气。所以该种粉尘废气需要采用以除尘为主的粉尘过滤器,但是激光打标产生的废气颗粒度非常细小,需要过滤精度较高的专门除尘器。按以上特点我公司推荐选择如下除尘器。

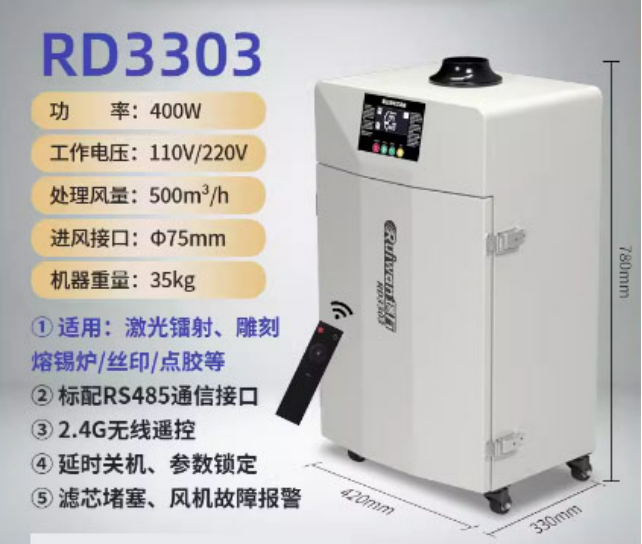

激光除尘器


废气治理

六、粉尘废气管道的施工方式

由于贵公司带有粉尘的废气除了一个激光打标工位,还有一个管子切割工位,该工位产生的主要是也是粉尘,目前该工位已经带有一台移动式粉尘净化器。根据环保要求该类型的废气经过处理后不能直接在车间排放。

根据以上特点,我公司在激光打标除尘器出风口位置以及管子切割除尘器的排风口位置各安装一个吸风罩,把其经过除尘器过滤后排放的废气收集到一个管道中,该管道直接与有机废气的烟囱连接。

废气处理

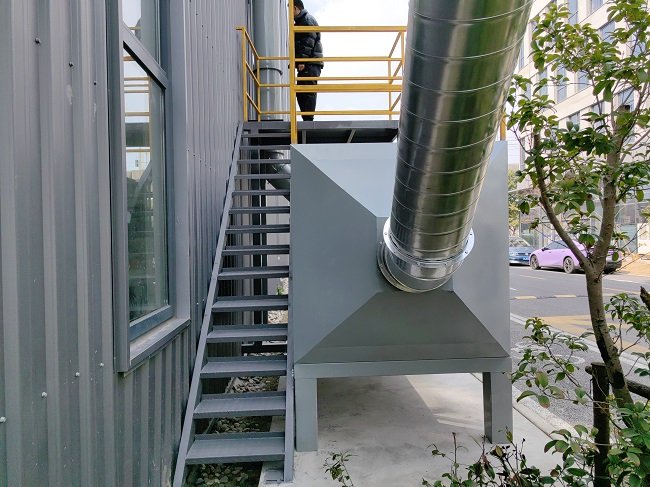

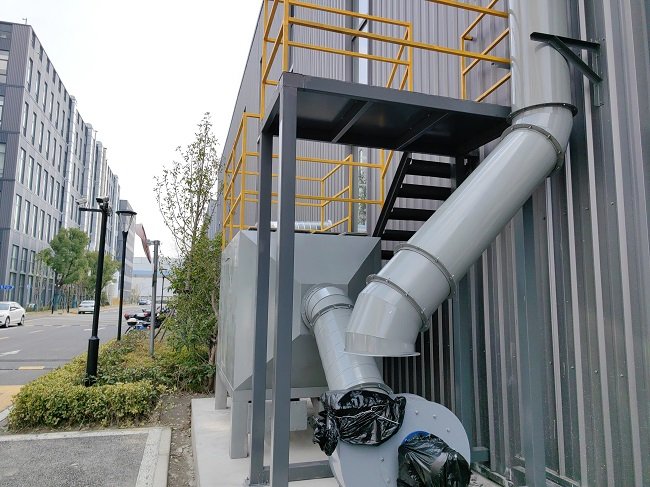

七、室外设备的安装及固定

废气设备直接摆放在室外已经制作好的水泥基础上即可,进出风口及风机采用风管连接固定。风机的电控箱按照在室内离废气设备较近的位置。室外风机加装歌声罩,以降低其噪声对周围环境的影响。

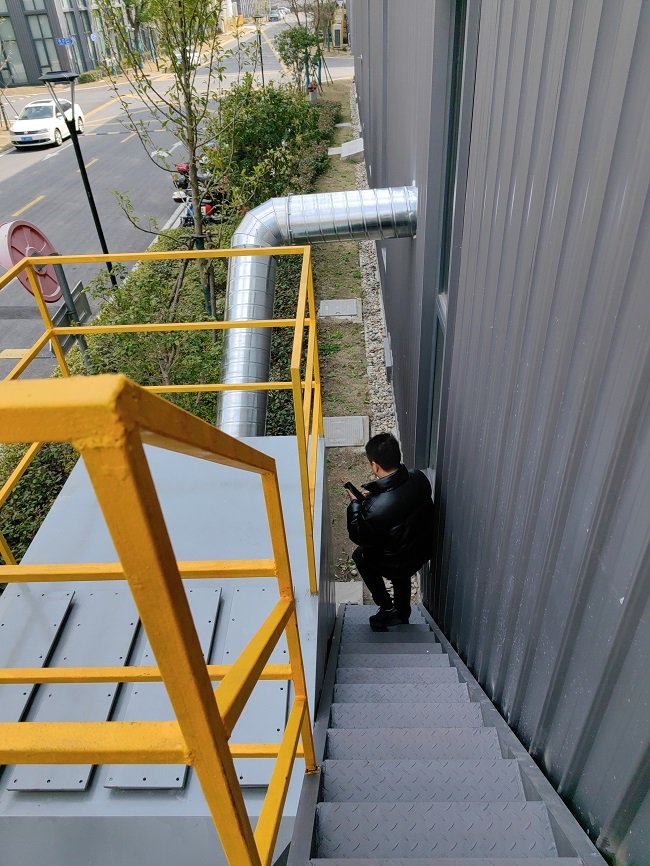

八、室外烟囱的固定

由于废气系统的出风口根据国家环保规定需要高空排放,我公司设计采用镀锌焊接风管为烟囱,直接400mm的管道,总高度在16米(高于屋檐一米)。该烟囱需要在车间外墙上采用角铁与外墙室内支撑方钢固定,再与风管固定的方式。根据贵公司的要求风管在制作好后喷油漆与外墙颜色尽量一致的灰色油漆。

九、室外检测平台的制作

废气处理系统根据环保部门的要求都需要有一个检测口,该检测口一般开设在烟囱的一定高度。为了检测人员便于检测需要有一个检测平台,该检测平台直接固定在室外的水泥基础上即可,其高度按照最后开设检测口的高度定。其检测平台大小按照环保规定要求制作。

废气治理

十、设备外侧防护栏的安装

当室外设备都安装完成后,按照客户的要求在其外侧敞开部位安装一个高度为1.2米的防护栏,在靠近设备维修门位置,该维护栏要能开合,便于设备的维护。


十一、废气治理工程用料表

序号材料名称规格单位数量备注
熔盐炉工位+热成型机工位一体化酸性及有机废气吸附装置3000X1550X2100mm一次装载量:SDG吸附剂170kg,颗粒状活性炭500kg。1外壳采用2.5mm厚碳钢制作灰色油漆,带压差计
中压离心风机4-68-4A 功率:4.0Kw风量:5000-6000m3/h风压:1400-2069Pa1应达风机
电控箱施耐德电器件1
隔声罩(风机电机位置)长宽高1700X1700X1500mm1采用厚80mm的隔声板制作
吸风口及软管(熔盐炉工位异形吸风口1
吸气悬臂含吸风口(热成型工位)吸风罩悬臂展长3米1
抽风管道镀锌螺旋风管成套件1
室外烟囱镀锌螺旋风管Φ400mm高15米1
支撑立柱方钢制作100X100mm高2.5m2
检测平台槽钢及角铁制作1
小计
产生粉尘的工位激光打标除尘器420X330X780mm智能多级过滤1
出风管道Φ200mm,两个粉尘工位汇总管道到室外烟囱1带风阀Φ200mm 1各

十二、完成时间

    合同生效后后,工厂内制作15天。货物到客户方在达到安装条件后安装时间5天左右,整个工程20天完成上述内容(不含节假日)。

十三、售后服务

1. 安装完成设备交接时,提交全套技术资料,使用说明书、产品质量保证书及相关部件合格证和质保书;

2. 免费提供现场培训服务,指导工人正确操作设备。

3. 设备安装后保修期1年,正常使用过程中出现任何问题,保证接到用户反馈的质量问题信息后,在8小时内作出响应性答复,48小时内服务维修人员至贵公司现场,以最快速度服务维修至设备正常运行。

4. 保修期满后,如出现维修,仅收部件成本和人工费用;

5. 本公司可有偿提供耗材更换服务;
