(一)净化原理
利用NO和NO2在硝酸中的溶解度比在水中大这一原理,可用稀硝酸对含NOx废气进行吸收。由于吸收为物理过程,所以低温高压将有利于吸收。表8-9为25℃时NO在硝酸中的溶解系数与硝酸浓度的关系。
表8-9 NO在不同浓度硝酸中的溶解度
硝酸浓度/% | 0 | 0.5 | 1.0 | 2 | 4 | 6 | 12 | 65 | 99 |
β值 | 0.041 | 0.7 | 1.0 | 1.48 | 2.16 | 3.19 | 4.20 | 9.22 | 12.5 |
注:β为标准状态下1m3硝酸所溶解的NO的体积(m3)。
(二)工艺流程

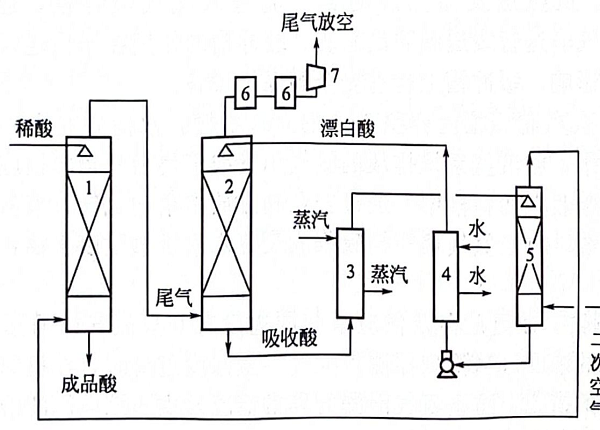

稀硝酸吸收含NO 尾气的工艺流程见图8-6。吸收液采用的是“漂白硝酸”,即脱除了NO2以后的硝酸。
图8-6 稀硝酸吸收法净化含N )x尾气的工艺流程
1-硝酸吸收塔;2-尾气吸收塔;3一加热器;4一冷却器;5-漂白塔;6-尾气预热器;7-尾气透平

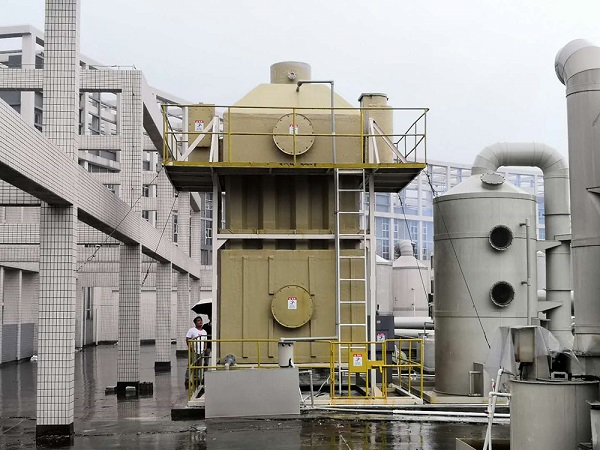

从硝酸吸收塔出来的含NOx尾气由尾气吸收塔下部进入,与吸收液(漂白稀硝酸,浓度为15%~30%)逆流接触,进行物理吸收。经过净化的尾气进入尾气透平,回收能量后排空。吸收了NOx后的硝酸经加热器加热后进入漂白塔,利用二次空气进行漂白,再经冷却器降温到20℃,循环使用。吹出的NOx则进入硝酸吸收塔进行吸收。
(三)工艺操作指标
表8-10列出的是稀硝酸吸收法的工艺操作指标。
表8-10 稀硝酸吸收法的工艺操作指标
工 艺 条 件 | 净化效率/% | |||
吸收液浓度/% | N4O2含量/% | 空塔速度/(m/s) | 温度/℃ | |
15~30 | 0.06~0.004 | <0.2 | 20 | 67~87 |
(四)影响因素
(1)温度 该法主要是物理吸收过程,因此降低温度有利于吸收。温度与净化效率的关系见图8-7。
(2)吸收液浓度 浓度与NO2吸收率的关系见图8-8。吸收液浓度一般以15%~30%为宜。

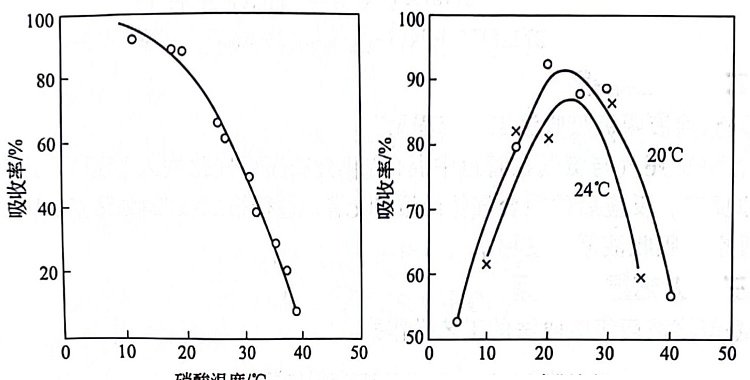

图8-7 温度对NO2吸收率的影响 图8-8 浓度对NOx吸收率的影响
(3)硝酸中N2O4含量N2O4含量高,吸收效率低,其影响见表8-11。因此,作为吸收剂的硝酸要尽量“漂白”,使N2O4含量尽可能低。
表8-11 硝酸中N2O4 含量对吸收率的影响
HNO3 中N2O4含量/% | HNO3温度/℃ | 气体中NOX浓度/(mL/m3) | 效率/% | |
人 口 | 出 口 | |||
0.004 | 13 | 1492 | 195 | 87 |
0.012 | 13 | 1576 | 215 | 86 |
0.060 | 12 | 2150 | 705 | 67 |
(4)空塔速度 当吸收温度和液气比相同时,增大空塔速度,吸收效率下降(见表8-12)。但空塔速度也不宜太小,否则就不经济。
表8-12 空塔速度对吸收效率的影响
硝酸量/(L/h) | 气量/(m3/h) | 液气比/(L/m3) | 空速/(m/s) | 进口NO2浓度/(mL/m3) | 出口NOX浓度/(mL/m3) | 吸收效率/% | |
最高 | 最低 | ||||||
240 | 24 | 10 | 0.2 | 2805 | 1450 | 968 | 58.2 |
360 | 36 | 10 | 0.3 | 2876 | 1805 | 975 | 48.3 |
420 | 42 | 10 | 0.35 | 2821 | 2301 | 1155 | 39.5 |
(5)压力 在其他条件相同时,增加压力有利于吸收,见表8-13。
表8-13 压力对吸收效率的影响
表压/kPa | 2000 | 1000 | 100 |
吸收率/% | 77.5 | 59.5 | 4.30 |
