(一)净化原理
首先是氨在气相中和N 、水蒸气反应,然后再与碱液进行吸收反应。反应式如下:
(二)工艺流程
氨-碱溶液两级吸收法工艺流程见图8-9。
含NO2尾气与氨气在管道中混合(氨气由钢瓶提供经减压后气化进入管道),进行第一级还原反应。反应后的混合气体经缓冲器进入碱液吸收塔,进行第二级吸收反应,吸收后的尾气排空,吸收液循环使用。
(三)工艺操作指标
氨-碱溶液两级吸收法的工艺操作指标见表8-14。
表8-14 氨-碱溶液两级吸收法工艺操作指标
处理气量/(m3/h) | 空速/(m/s) | 喷淋密度/[m3/(㎡·h)] | 氨气加入量/(L/h) | 碱液回收量/(t/h) | 溢流强度/[t(m.h)] | 气流中含NOX浓度 | 平均效率/% | |
入口/(mg/m3) | 出口/(mg/m3) | |||||||
3059 | 2.2 | 8~10 | 50~200 | .5 | 18 | 1000 | 8 | 90 |

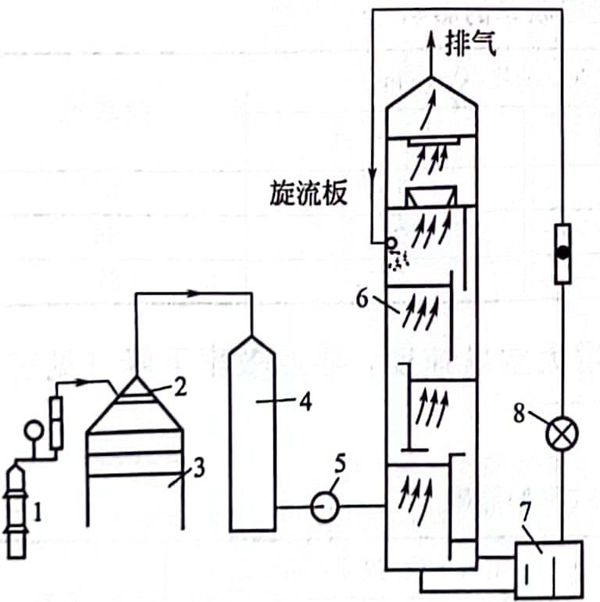

图8-9 氨-碱溶液两级吸收法工艺流程
1-液氨钢瓶;2-氨分布器;3一通风柜;4-缓冲瓶;5-风机;6-吸收塔;7一碱液循环槽;8-碱泵
(四)影响因素
碱液吸收NOx的速率可用下式表示:
式中, C1、C2为尾气中NO2进塔、出塔浓度,kmol/m3;;η为吸收效率;k为传质系数,kmol/m3;Q为处理气量,m3/s;V为自由空间容积,m3;a为填料比表面积,m2/m3τ为接触时间,s。
当吸收设备固定时,吸收效率与下列因素有关:
(1)NOx 浓度 入口 NOx浓度高,吸收效率也高;
(2)喷淋密度 增大喷淋密度,有利于吸收反应,一般常用8-10 m3/(m2.h)
(3)空塔速度空塔速度既不宜太大,亦不可过小,取值要适宜,斜孔板塔一般取
2.2m/s;
(4)氧化度 氧化度即 NO2和NOx体积之比,氧化度为50%时,吸收效率最高;
(5)氨气量通入的氨气量以50~200L/h为宜。
(五)吸收液的选择
浓度为10~100g/L的各种碱液吸收NO2反应活性有以下相对值:
KOH>NaOH>Ca(OH)>Na2CO3>K2CO>Ba(OH)>NaHCO>KHCO,>MgCO2>BaCO;>CaCO1>Mg(OH)2
1.0 0.84 0.5 1 0.35
考虑到价格、来源、操作难易(不易堵塞)及吸收效率等因素,工业上应用较多的吸收液是NaOH和Na2 CO3,尤其是Na2CO3应用更广。尽管Na2CO3的吸收效果比NaOH的吸收效果差,但na2co3价廉易得。
若选NaOH做吸收液,则应将其浓度控制在30%以下,以免溶液中NaOH未消耗完就出现NazCO3结晶,引起管道和设备堵塞。
