(一)净化原理
利用处理硫酸尾气得到的(NH4)2SO3-NH4HSO3还原硝酸尾气中的NOx,主要化学反应是:
第一级碱液吸收
或
第二级亚硫酸铵吸收
(二)工艺流程
碱-亚硫酸铵吸收法工艺流程见图8-10。
(1)1-碱液吸收塔;2-亚硫酸铵吸收塔;3-碱泵;4-亚硫酸铵泵 ; 5-亚硫酸铵液贮槽;6-亚硝酸钠溶液贮槽;7一硫铵成品槽。
含NOx尾气首先经碱液吸收塔(吸收液采用NaOH 溶液或Na2CO3溶液)进行吸收反应,同时回收NaNO2。然后,再进入亚硫酸铵吸收塔,气液逆流接触,发生还原反应,将NOx还原成N2后直接排空,吸收液均循环使用。
(三)工艺操作指标
工艺操作指标及吸收液控制指标分别见表8-15和表8-16。
表8-15 碱-亚硫酸铵吸收法工艺操作指标
工艺 条 件 | 气体中含NO2浓度/(mL/m3) | 净化效率/% | ||||
气量/(m3/h) | 空速/(m/s) | 液气比/(L/m3) | 吸收温度/℃ | 吸收前 | 吸收后 | |
5400 | 1.9~2.3 | 1~1.25 | 30~35 | 2320~3720 | 260~960 | ~93 |
表8-16 各阶段吸收液控制指标
阶 段 | 成 分 | |||||
(NH4)2SO3/(g/L) | NH4HSO3/(g/L) | NH,NO2/(g/L) | 有效氮 (g/L) | 相对密度 | 温度/℃ | |
新配吸收液 | 150~200 | <10 | - | - | 1.08~1.10 | <45 |
循环吸收液 | 200~20 | 一 | 25 | - | 1.10~1.12 | 25~40 |
成品吸收液 | <20 | - | <25 | 65~70 | 1.12 | - |
(四)影响因素

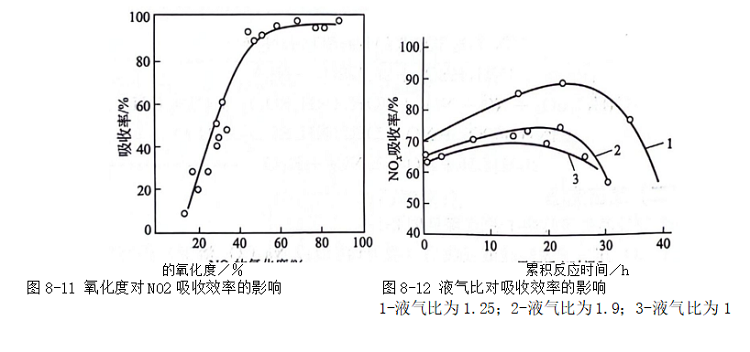

(1)氧化度 氧化度与吸收效率的关系见图8-11。显然,随着氧化度的增高,吸收效率也增大。当氧化度超过50%后,氧化度再增大,吸收效率增加也不多。
(2)吸收液浓度及成分 吸收液(NH4)2SO3的浓度及其中NH4HSO3的含量,对吸收效率均有一定的影响。(NH4)2SO3浓度太低,吸收效果就差;浓度太高,又易出现结晶及管道设备的腐蚀。因此,(NH4)2SO3的浓度应控制在180-200g/L。NH4HSO3虽然会降低吸收效率,但它却可以抑制的生成。NH4HSO3的含量选择要适宜,一般控制 NH4HSO3<(NH4)2SO3<0.1 或游离的 NH
3<4g/L。
(3)液气比及塔板上液层高度 液气比对吸收效率的影响见图8-12。塔板上液层高度一般保持在40~60mm为宜。
